CS630
IP68
.png)
Spezifikation Parameter
e Freiheitsgrade 6
Nutzlast 30 kg
Arbeitsradius1300 mm
Wiederholbarkeit ±0,05 mm
Typischer Stromverbrauch des Power-
s625 W
Montage
ausrichtungBeliebiger Winkel
Geräte-E/A4x DO / 4x DI (konfigurierbar), 1x AI, 1x AO
Werkzeug-E/A-Strom
-VersorgungAnschluss 1: 12/24 V, 3 A (3-Pin-Modus), 2 A (2-Pin-Modus), 1 A (1-Pin-Modus); Anschluss 2: 24 V, 5 A
Tool-
-KommunikationRS485, CAN (reserviert)
Spezifikation Bewegungsumfang des GelenksMaximale Bewegungsgeschwindigkeit des Gelenks
Basis ±360° 125°/s
Schulter ±360°125°/s
Winkelstück ±360°125°/s
Gelenk 1±360°180°/s
Gelenk 2±360°180°/s
Gelenk 3±360°180°/s
Spezifikation Parameter
Modell ERP500
Abmessungen (L × B × H) 304 mm × 169 mm × 93 mm
Auflösung1280 × 800
Bildschirmgröße 10,1 Zoll
Hardware-Tasten Ja
3-Positionen-Freigabeschalter Keine
IP-Schutzklasse IP54
Gewicht 0,96 kg
Standard-Kabellänge 5,5 m
Betriebstemperaturbereich -10 ℃ bis 50 ℃
Betriebsbereich für relative Luftfeuchtigkeit 90 % relative Luftfeuchtigkeit (nicht kondensierend)
Material Aluminiumlegierung, Kunststoff, Silikonkautschuk
Spezifikation Parameter
Modell ERP500S
Abmessungen (L × B × H) 304 mm × 169 mm × 93 mm
Auflösung 1280 × 800
Bildschirmgröße 10,1 Zoll
Hardware-Tasten Ja
3-Positionen-Freigabeschalter Ja
IP-Schutzklasse IP54
Gewicht 0,96 kg
Standard-Kabellänge 5,5 m
Betriebstemperaturbereich -10 ℃ bis 50 ℃
Betriebsbereich für relative Luftfeuchtigkeit 90 % relative Luftfeuchtigkeit (nicht kondensierend)
Material Aluminiumlegierung, Kunststoff, Silikonkautschuk
Spezifikation Parameter
Modell ERB3C2K0
Typ AC-Standard
E/A-Schnittstellen 16x DI, 16x DO, konfigurierbare E/A: 8x CI, 8x CO, 2x AI, 2x AO, 4x digitale Hochgeschwindigkeitseingänge
E/A-Strom
-Versorgung 24 V/2 A
Kommunikations
-Schnittstellen Ethernet, PROFINET-Slave, Ethernet/IP-Slave, FINS TCP, Modbus TCP/RTU, RS485, CC-Link-Slave (optional)
Abmessungen
(L × B × H) 505 mm × 257 mm × 447 mm
IP-EinstufungIP44
Gewicht 15 kg
Stromversorgung 100–240 VAC, 50–60 Hz
Betriebs
-Temperatur
-Bereich -10 bis 50 °C
Betriebs
- und Luftfeuchtigkeitsbereich 90 % relative Luftfeuchtigkeit (nicht kondensierend)
Material Aluminiumlegierung, Stahl
Spezifikation ParameterParameter
Modell ERB3C2K0N ERB3C4K0MNE
Typ AC OEM DC-OEM
E/A-Schnittstellen 16x DI, 16x DO, konfigurierbare E/A: 8x CI, 8x CO, 2x AI, 2x AO, 4x digitale Hochgeschwindigkeits-Eingänge 16x DI, 16x DO, konfigurierbare E/A: 8x CI, 8x CO, 2x AI, 2x AO, 4x digitale Hochgeschwindigkeits-Eingänge
E/A-Strom
-Versorgung 24 V/2 A 24 V/2 A
Kommunikations
-Schnittstellen Ethernet, PROFINET-Slave, Ethernet/IP-Slave, FINS TCP, Modbus TCP/RTU, RS485, CC-Link-Slave (optional) Ethernet, PROFINET-Slave, Ethernet/IP-Slave, FINS TCP, Modbus TCP/RTU, RS485, CC-Link-Slave (optional)
Abmessungen
(L × B × H) 489 mm × 210 mm × 227 mm489 mm × 210 mm × 227 mm
IP-SchutzklasseIP20 IP20
Gewicht 7,4 kg 4,7 kg
Stromversorgung 100–240 VAC, 50–60 Hz 40–55 VDC
Betriebs
-Temperatur
-Bereich -10 bis 50 °C -10 bis 50 °C
Betriebs
- und Luftfeuchtigkeitsbereich 90 % relative Luftfeuchtigkeit (nicht kondensierend) 90 % relative Luftfeuchtigkeit (nicht kondensierend)
Material Aluminiumlegierung, Stahl Aluminiumlegierung, Stahl
Spezifikation Parameter
Nettogewicht 58 kg
Durchmesser der BasisØ 240 mm
IP-SchutzklasseIP68
Betriebs
-Temperatur
-Bereich-10 ℃ bis 50 ℃
Betriebs
- und Luftfeuchtigkeitsbereich90 % relative Luftfeuchtigkeit (nicht kondensierend)
MaterialAluminiumlegierung, Stahl, Kunststoff, Gummi
Standard-Kabel
-Länge5,5 m
Produkt
-Zertifizierungen ISO 10218-1, ISO 13849, ISO/TS 15066, RoHS, CE, UL, SEMI,
Reinraum der ISO-Klasse 5
Unterregisterkarte 2: Archiv
Spezifikation Modell
Steuerbox ERB3C2K0
Steuerbox „
“ (optional)ERB3C2K0N / ERB3C4K0MNE
teach pendentERP500
teach pendent
(Optional)ERP500S
CS630

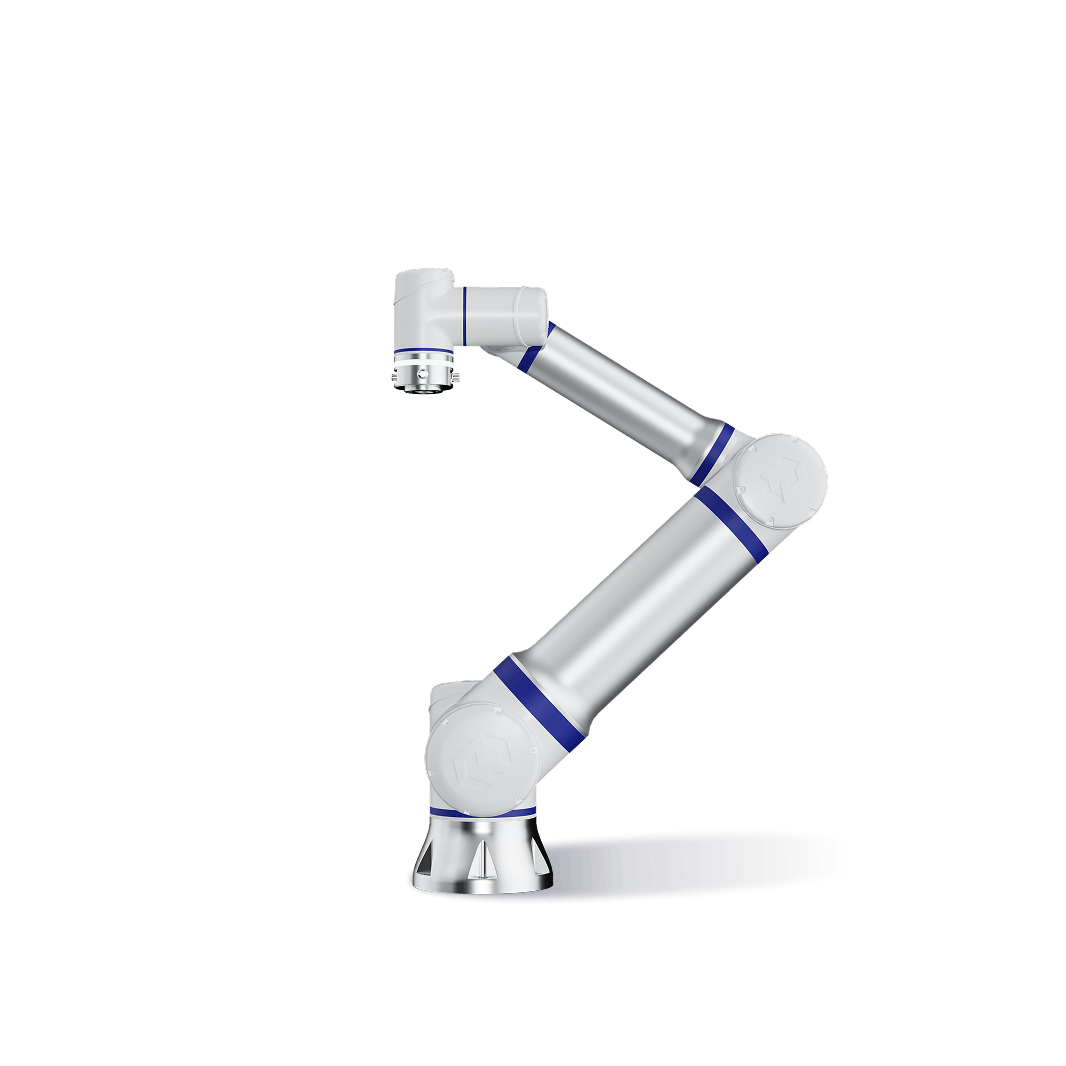

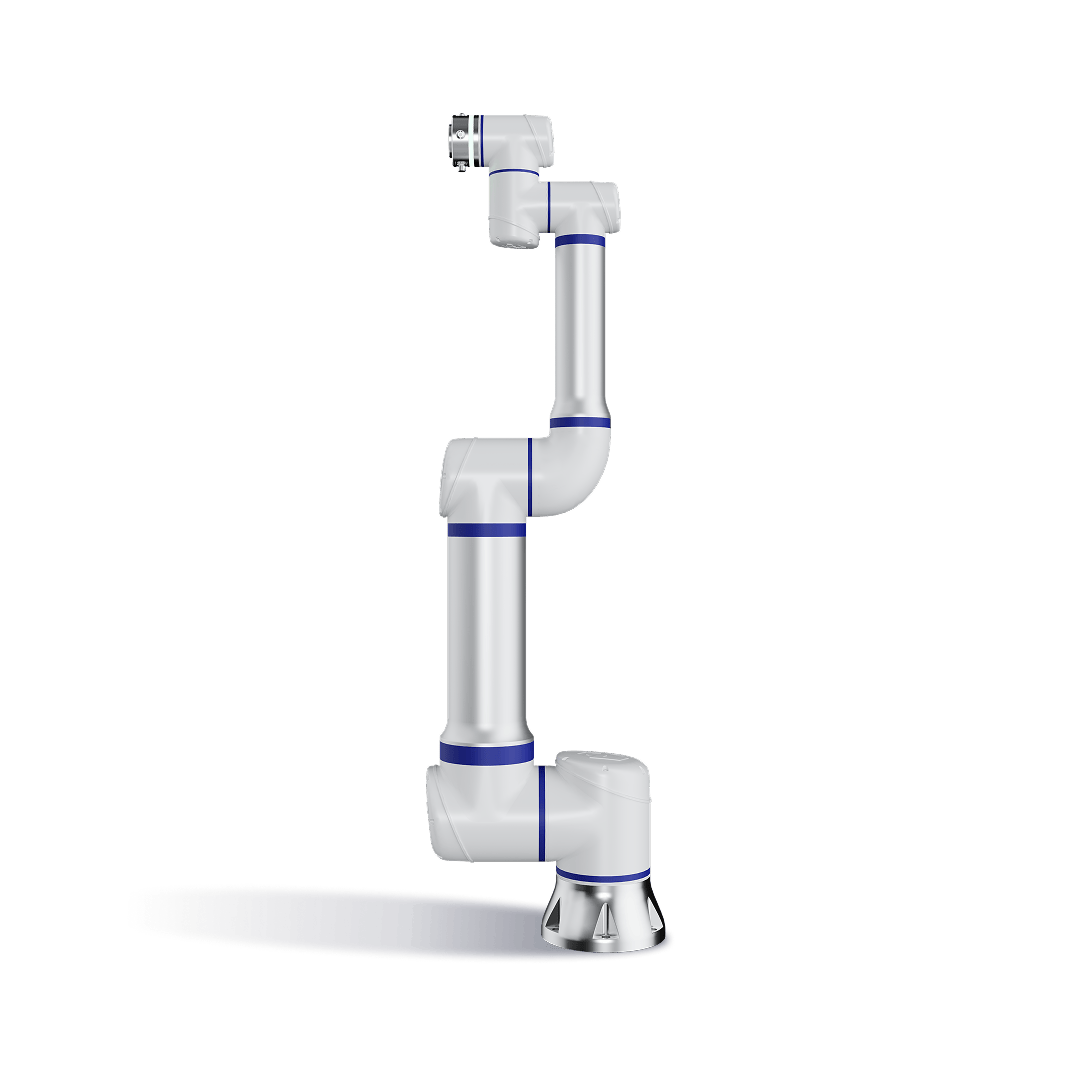

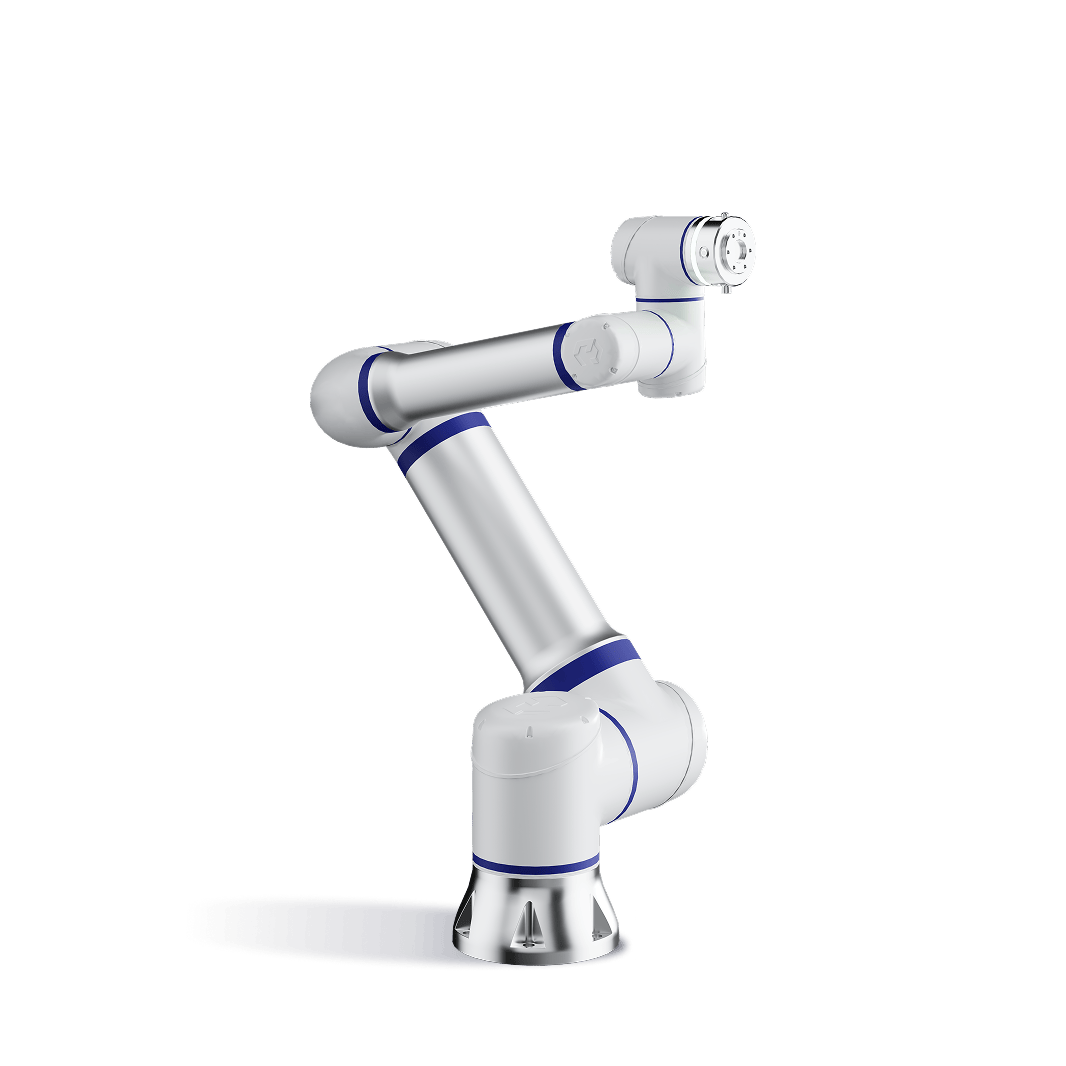

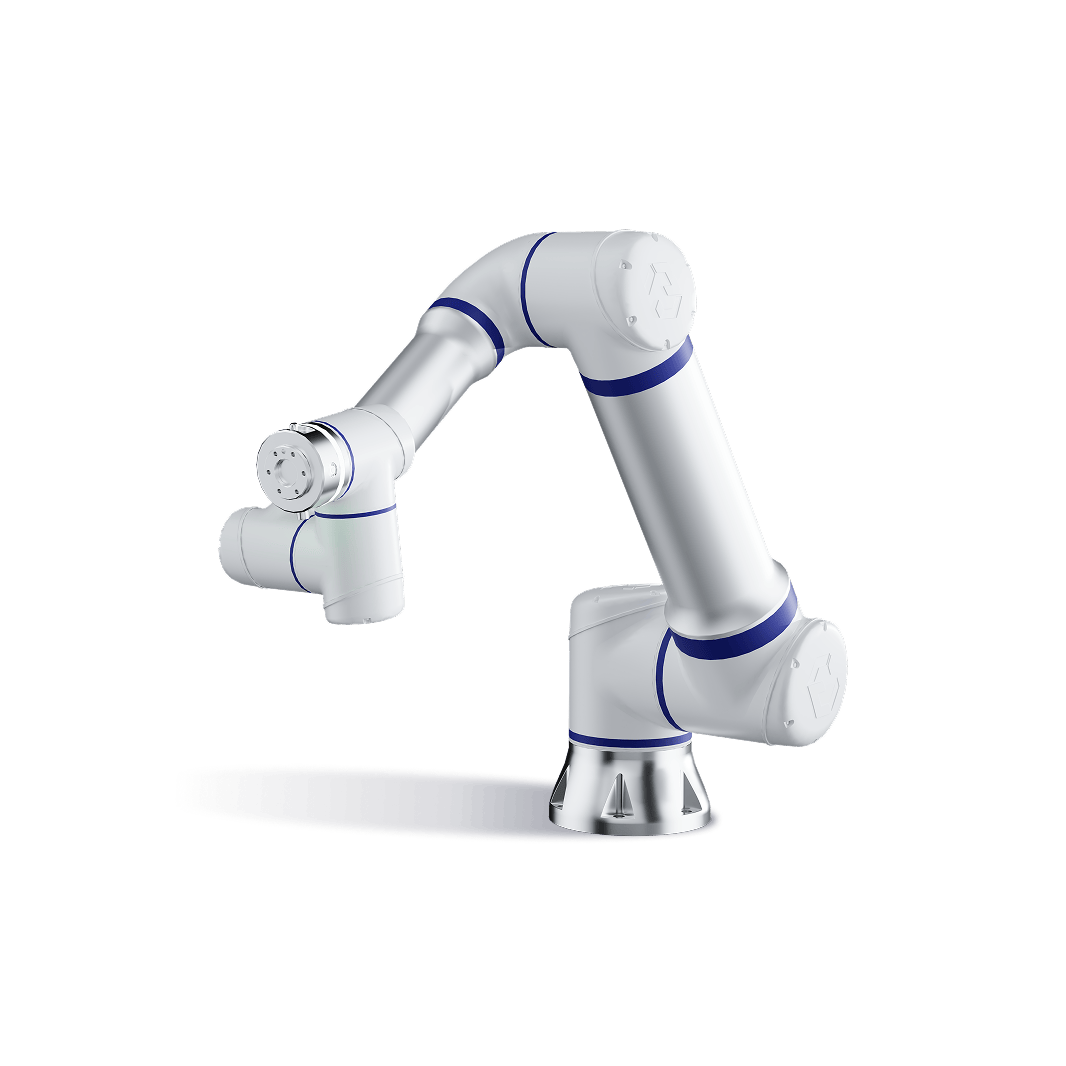

Der CS630 ist ein kollaborativer Roboter der CS-Serie, der eine beeindruckende Traglast von 30 kg und einen Arbeitsradius von 1.300 mm bietet. Er ist nach den Normen ISO 10218-1 und ISO 13849 zertifiziert, zeichnet sich durch hohe Zuverlässigkeit aus und verfügt über die Schutzart IP68 für anspruchsvolle Umgebungen.
teach pendent
Das Standard-ERP500- teach pendent -Modell verfügt über einen 10,1-Zoll-Bildschirm mit einer Auflösung von 1280 x 800 Pixeln und manuelle Hardwaretasten. Es bietet die Schutzart IP54, während das optionale ERP500S-Sicherheits teach pendent zusätzlich mit einem 3-Positionen-Freigabeschalter für eine verbesserte Steuerung ausgestattet ist.
Steuerkasten
Der Standard-Wechselstrom-Steuerkasten ERB3C2K0 wird mit einer Versorgungsspannung von 100–240 VAC betrieben und verfügt über die Schutzart IP44. Er ist mit zahlreichen E/A-Schnittstellen (darunter 16 digitale Eingänge und 16 digitale Ausgänge) ausgestattet und unterstützt verschiedene Kommunikationsprotokolle wie PROFINET, Ethernet/IP und Modbus.
OEM-Steuergerät
Die OEM-Steuerbox ist sowohl in einer Wechselstrom- (ERB3C2K0N) als auch in einer Gleichstromversion (ERB3C4K0MNE) mit Schutzart IP20 erhältlich. Das äußerst kompakte Gleichstrommodell wiegt nur 4,7 kg und wird mit einer Gleichspannung von 40–55 VDC betrieben, was eine flexible Integration in mobile und kundenspezifische Anwendungen ermöglicht.
Ausgewählt
ELITE ROBOTS basiert auf vier Grundwerten, die unsere Arbeitskultur prägen:
Hervorragende Leistung und Robustheit
Der kollaborative Roboter CS630 wurde für schwere Aufgaben entwickelt und bietet eine beeindruckende Tragkraft von 30 kg sowie einen großzügigen Arbeitsradius von 1.300 mm. Der Roboterarm ist für den Einsatz in anspruchsvollen industriellen Umgebungen ausgelegt und verfügt über die Schutzart IP68, wodurch er besonders widerstandsfähig gegen Staub und Wasser ist.
Mit 6 Freiheitsgraden und einer Wiederholgenauigkeit von ±0,05 mm garantiert der CS630 hochpräzise und flexible Arbeitsabläufe. Er erfüllt strenge internationale Sicherheitszertifizierungen, darunter ISO 10218-1 und ISO 13849, und ist damit ein zuverlässiger und sicherer Partner für jeden automatisierten Arbeitsbereich.
Vielseitige Steuerung und Integration
Das CS630-System wird von der serienmäßigen AC-Steuerbox ERB3C2K0 gesteuert, die umfangreiche Anschlussmöglichkeiten wie Ethernet, PROFINET und Ethernet/IP bietet. Sie ist mit zahlreichen E/A-Schnittstellen ausgestattet, darunter 16 digitale Eingänge und 16 digitale Ausgänge, und bietet damit die nötige Flexibilität für eine nahtlose Integration in komplexe Produktionslinien.
Bediener können Arbeitsabläufe ganz einfach über das ERP500- teach pendent verwalten, das über einen gestochen scharfen 10,1-Zoll-Bildschirm mit einer Auflösung von 1280 × 800 sowie intuitive manuelle Hardwaretasten verfügt. Für hochgradig angepasste Konfigurationen sind zudem kompakte OEM-Steuerboxen sowohl in Wechselstrom- als auch in Gleichstromausführung erhältlich.
